超声波物位计的工作原理是由换能器(探头)发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉 冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系 可以用公式表示：S=C×T/2。
由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重 迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有 关。产品输出两线制或三线制：4~20mA输出 HART通迅。
技术指标 Techn ical data |

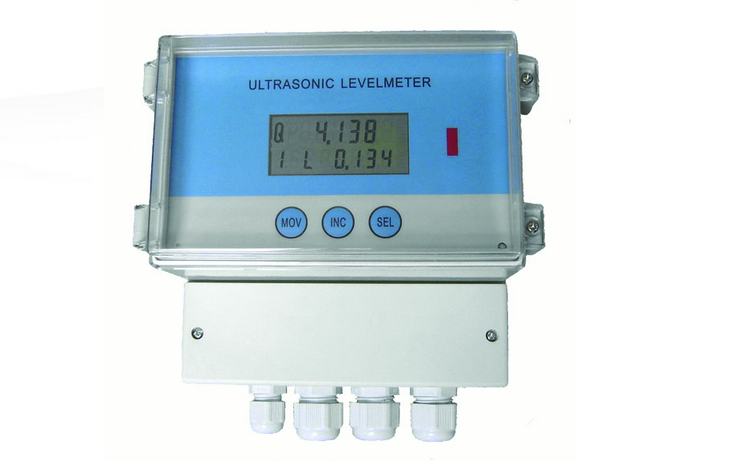

•型号 Type： | YW-T/F |
•量程 Measuring range : | 0.2~40m（液体liaquid) |
0.6~25m（固体solid) |
•精度 Accuracy: | 0.2%（满量程，标准强信号 FS.strong signal standard) |
•波束角 Beam angle： | 5°或8° (3db) |
•工作压力 Pressure: | ±0.1 MPa |
•外壳材料 Housing material： | 铸铝/ABS |
• 电源 Power supply: | DC 24V AC 220V |
•工作频率 Measuring frequency : | 20~80 KHz |
•工作温度 Process temperature: | -45℃~+85℃ |
•传感器材料 Sensor materials: | PVC/PTFE(特殊定制Custom made) |
•防护等级 Protection class: | IP67 |
•输出信号 Output: | Output:4~20mA DC |
•继电器输出relay： | RS485(Mod Bus协议)，HART通讯 |
•显示方式 Display Way: | 4位LCD液晶或6位LED数码管 4-digit LCD or 6-digit LED |
•输出负载 Output load: | 0~500Ω |
•检测周期 Testing cycle: | 1s |
•主机外形尺寸 Dimension: | 100x80x68mm |
186×183×126mm |
•安装方式 Install Way : | G2 M79x1.5外螺纹 Male tread |
DN65~DN200(HG/T 20592~20635-97) |
