UHZ-57/D普通型顶装式磁翻板液位计
    发布时间: 2025-06-13 12:06
UHZ-57/D普通型顶装式磁翻板液位计

            UHZ-57/D系列顶装式磁性液位计适用于各种地下储罐及侧面不宜开口的容器的液位测量，产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。仪表可现场显示液位高度，并可选配本公司生产的各类液位变送器及液位开关，实现各行业系统自动化过程控制和测量。顶装式磁性液位计是一种全钢性结构的现场指示仪表，它主要由主导管、液位指示器、浮球及连杆机构等部件组成。该液位计是根据阿基米德定律及磁性耦合的原理设计和制造的。容器内的浮球随被测容器中的液位升降，推动连杆沿液位计上下移动，连杆另一端的磁钢通过磁耦合驱动指示器内的翻板翻转180°。当液位上升时，翻板由灰色转为黄色，当液位下降时，翻板由黄色转为黑色，指示器的黄、黑界位处为容器内介质液位的实际高度，从而实现液位的指示和控制。

            技术要求

            1.公称压力：PN≤4.0MPa或300LB

            2.工作温度：≤200℃

            3.测量范围：300mm～5000mm

            4.跟随速度：≤0.08m/s

            5.示值最大允许误差：±10mm或±5mm

            6.介质密度：0.40g/cm³

            7.介质密度差（测界位）：≥0.06g/cm³

            8.介质粘度：μ≤0.4Pa.S

            9.环境振动：≤25Hz，振幅：≤0.5mm

            10.伴热蒸汽压力（可选项）：PN≤1.6MPa

            11.保温接口（可选项）：标配：G1/2”(M）（或用户指定）

            12.接口法兰标准：HG/T 20592、 HG/T 20615（或用户指定）

            13.防护等级：IP66

 用户如有特殊要求，请订货时注明，我们可根据用户要求做特殊设计

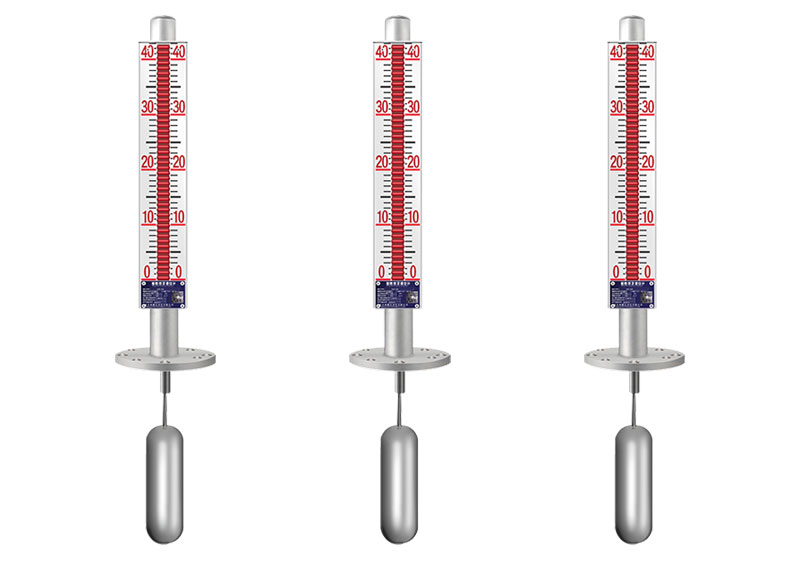

产品展示

产品展示​
